议系统显示屏幕的种类及应用

[摘  要] 通过了解会议系统中使用到的各种显示屏幕的特点，在具体会议室会议系统设计时，选择合适的显示屏幕，提高会议系统设计水平。

[关键词] 会议系统  显示屏幕  投影幕  拼接屏  LED屏  液晶屏  等离子屏

    随着科学技术的发展，显示屏幕的种类越来越多，显示效果越来越好，都向着数字化、高清化、3D化的趋势发展。显示屏幕是多媒体会议系统中必不可少的一部分，担负着会议过程中电脑内容的显示、多媒体影音的播放、视频会议、摄像图像的显示等重任，是会议系统中最直观、最能体现会议系统效果的子系统。

会议系统中使用到的显示屏幕类型有：投影显示屏幕、液晶或等离子显示器、DLP拼接显示大屏、液晶或等离子拼接显示大屏、LED全彩显示大屏、边缘融合显示大屏等。各种屏幕类型有各自的特点、各自的功能以及不同的应用场合。因此，如何在众多的显示屏幕类型中，选择适合某一会议室的功能用途、房间结构、空间大小、投资金额，并能保证优良显示效果的显示屏幕是会议系统设计的重点和难点。

下面对各种屏幕类型进行详细的介绍。

一、投影显示屏幕

投影显示屏幕由投影机和投影幕两部分组成。投影屏幕由于其强大的灵活性，可设计从几十寸到几百寸各种大小的屏幕；可安装在各种类型的场所；安装使用方便；可根据投资金额的大小灵活选择不同档次的投影机、投影幕等优点，在会议系统中应用得最为普遍。

投影显示屏幕显示效果的好坏由投影机和投影幕共同决定，一台好的投影机想要获得好的效果需要一块好的投影幕来配合。我们观看的画面是直接通过投影幕表现出来的，所以投影幕带给观看者的感觉至关重要。投影幕和投影机是一个相互补充，相辅相成的关系，合适的投影幕和投影机将使画面更加亮丽夺目，获得事半功倍的画面效果。下面从投影形式及投影幕布的各种分类入手，通过了解各种投影屏幕的特性，根据实际应用场合选择合适的投影屏幕。

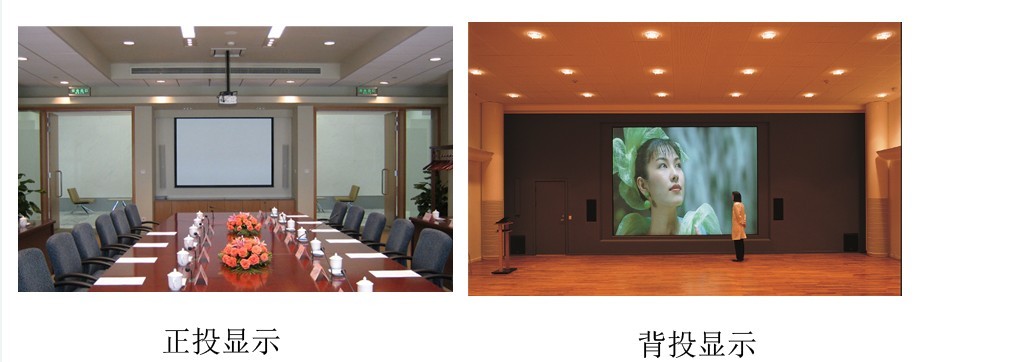

投影显示屏幕根据不同的投影形式（即投影机的安装位置不同），可分为正投和背投两种。“正投”是投影机安装在投影幕的前方，即投影机与观众在同一侧，投影机输出的光线图像通过正投幕的反射展示给观众；而“背投”是投影机安装在投影幕的后方，观众看不到投影机，投影机输出的光线图像通过背投屏透射展示给观众。“正投”具有安装简单方便、不占用会议室空间、投资成本较低等优点，在会议室里广泛使用；但与“背投”相比，“正投”由于投影机安装在会议室内部（通常安装在观众的头顶上方），具有可能影响会议室的美观、给会议室带来投影机风扇散热的噪声，以及投影屏幕易受会议室环境光线的影响降低显示效果等缺点。“背投”由于屏幕采用菲涅尔透镜光学背投硬幕，具有宽视角（接近180度）、高对比度、受环境光线影响小等优点；但是，背投影需要预留放置投影机及一定投影距离的背投间，即需占用一定的会议室空间。因此，背投显示屏一般应用于有安装条件、对显示效果、会议室美观效果要求高的场所，如视频会议室、报告厅主席台两侧显示屏等场所。

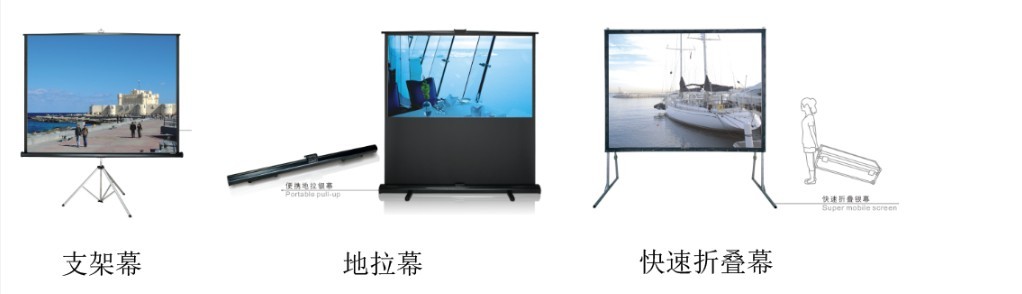

投影幕按安装使用方式不同可分为：电动升降投影幕、固定框架幕、移动便携幕三大类。电动升降投影幕一般为天花顶开槽隐藏安装，将投影幕盒暗藏在幕槽内，使用时将幕布放下，使用完毕将幕布收回槽内，这样既不影响会议室墙面装修效果，又能保证投影显示功能，是会议系统最常用的一类幕布。固定框架幕类似于一副画框，挂于墙面或是墙面嵌入式安装，常用的固定框架幕有普通的软幕和强光正投幕两种。固定框架软幕可做成平面或弧面，常用于家庭影院或是以影视放映为主的会议场所，优点为使用方便、与装修结合得好则较为美观、显档次；缺点为幕面长期暴露在外，容易积灰尘，清洁维护麻烦。强光正投幕多为硬幕，是近几年出现的为解决普通投影幕在高亮环境下显示效果差、图像灰暗而推出的新型幕。强光正投幕具有显示图像亮度高、对比度高、色彩鲜艳等优点，与光学背投屏的显示效果相当。由于强光正投幕受环境光影响小的特点，多用于视频会议室、对显示效果要求高、无条件做背投的场所。移动便携幕类型较多，常见的有支架幕、地拉幕、快速折叠幕等。移动便携幕适合多会议室共用、临时会议室、现有会议室新增投影显示、经常变换台型的多功能厅、宴会厅等场所使用。

每种类型的投影幕又有很多种幕面材料可供选择，不同幕面材料的投影幕显示效果不一样，应用场合也不一样。如电动升降投影幕常见的幕布材料类型有：玻珠幕和白塑幕。玻珠幕是在玻璃纤维等结实的基层布上，粘结微粒玻璃珠而制成。玻珠幕具备“光线回归性”，即反射光线沿入射光线的方向返回，因此具有很高的增益（即图像显示亮度高），幕面亮度系数增益大于2.4倍，但是增益越大，可视角度越小（一般在70^°以下）。因此玻珠幕只适合幕布尺寸不大（200寸以下），会议室面积不大的场所使用。白塑幕表面印有凹凸起伏的花纹，对投影光线起扩散漫反射作用。白塑幕具有宽视角（最大可达160^°），光线均匀、色彩还原程度高、可擦洗等优点，缺点是增益低（一般为1.0左右）。因此，白塑幕可用在各种大小尺寸的场所，但需配置较高亮度的投影机。除以上两种常见的幕外，还有灰幕、PS柔性幕、透声幕、金属幕、强光幕、光学背投硬幕等，不同品牌厂商所使用的材料也不尽相同，设计者应在熟悉各品牌幕布特性的基础上进行选用。

二、液晶或等离子显示器

液晶或等离子显示器具有优异的显示特性：图像细腻、高清晰、高亮度、高对比度、色彩丰富、宽视角等优点，并快速的往轻薄化、高清化、3D化、大尺寸方向发展，同时也逐步克服了液晶显示器显示快速运动图像拖尾、等离子显示器显示静止图像烧屏的不良特性。液晶或等离子显示器所具有的独特优势，在民用、专业各种领域、各种场合都广泛使用，且用得越来越多。

由于液晶或等离子显示器尺寸的限制，在会议系统中，主要作为辅助显示器使用。但随着液晶、等离子显示器尺寸的越来越大（目前等离子最大尺寸可以做到152寸，液晶显示器最大尺寸可以做到108寸）、成本逐步降低，今后在会议系统显示中将会用得越来越多，大尺寸显示器作为高档会议室、视频会议室主显示屏尤为适合。

三、DLP拼接显示大屏

DLP拼接显示大屏由投影单元、多屏拼接控制器、控制软件及其它辅件构成；投影单元又由投影箱体、DLP投影机、专业背投影显示屏幕组成。根据不同的规模要求，MxN个投影单元拼接组合成M行x N列的显示大屏，各单元之间的拼缝可达到0.5mm以下。在大屏上可同时显示多路各种视频源图像，各路图像可随意移动、放大缩小、跨屏、全屏显示，各种显示模式可存储、随时调用。DLP拼接屏不足之处在于：一是成本较高，不适合一般会议室使用；二是有拼接缝，尽管拼缝已经很小，但在近处观看还是很明显；三是维护成本较高，DLP拼接单元投影机采用的UHP灯泡使用寿命一般为6000-8000小时，需经常更换灯泡，但随着LED灯泡的推出，这一问题将得到解决，LED灯泡使用寿命可达60000-80000小时，是普通UHP灯泡的10倍；四是占用的空间较大，拼接箱体的厚度一般为0.8米-1米，背后需留1米以上的检修通道。

由于DLP拼接显示大屏具有功能强大、多图像显示（可支持上百路图像同时显示）、拼接尺寸大（最大可支持上百个单元拼接）、超高分辨率等特点，非常适合在指挥中心、监控中心、控制室等显示信号源非常多的场所使用。

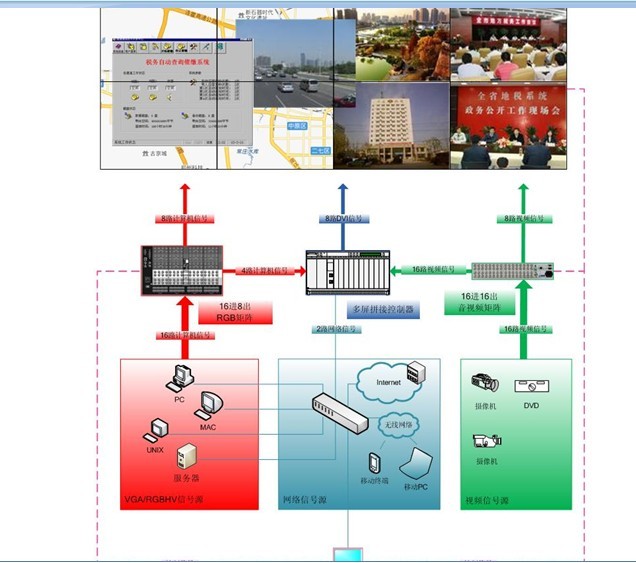

                   2x4 DLP拼接大屏显示系统图

四、液晶或等离子拼接显示大屏

液晶或等离子拼接显示大屏由液晶显示单元或等离子显示单元、多屏拼接控制器、控制软件及其它辅件构成，功能与DLP拼接大屏基本相同。

液晶或等离子拼接显示大屏与DLP拼接大屏相比，各有其优缺点。如下表所示：

由于液晶或等离子拼接屏的拼缝较大，在一些高端的场合应用得并不多，DLP拼接屏占据着高端场所的主要市场。但随着液晶拼接屏价格的逐步走低、拼缝变小、大量液晶拼接屏品牌厂商的出现及推广，液晶拼接屏应用得越来越多。在需要多图像同时显示的会议室可选用液晶或等离子拼接显示大屏。

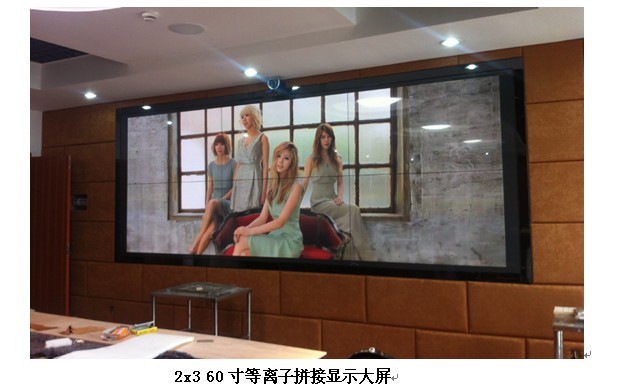

              2x3 60寸等离子拼接显示大屏

五、LED全彩显示大屏

LED全彩显示屏是一种新型的户内、户外大尺寸的电子传播媒体，它具有大尺寸、环境适应性好、亮度高、动态播放等特点，在户内外大尺寸电子传播媒体领域独树一帜。随着性价比的进一步提高，应用领域越来越广，广泛应用在广告、舞台、招牌、交通设施、公众场所等领域。近几年的春节联欢晚会，均使用了LED全彩显示屏作为背景及装饰。

在会议系统领域， LED全彩大屏以其高亮度、色彩鲜艳、大尺寸、安装方便等优点，为大型多功能厅、宴会厅等场所提供了很好的显示解决方案。虽然单投影机显示屏幕最大尺寸可做到300寸以上，但相配的投影机需采用20000流明以上的超大型投影机，在安装、运输、会议室美观、投影机风扇噪声等方面都是大问题。因此，在一些上千平米的多功能厅、宴会厅等大型会议场所，显示屏幕尺寸在250寸以上（或显示面积超过20平米）的建议选用LED全彩显示大屏。另外，建议LED屏的像素点间距在6mm以下，总像素分辨率在1024x768以上，这样可保证在离LED屏6米以外的地方有较好的观看效果，并保证显示电脑图像有较好的清晰度。

六、边缘融合显示大屏

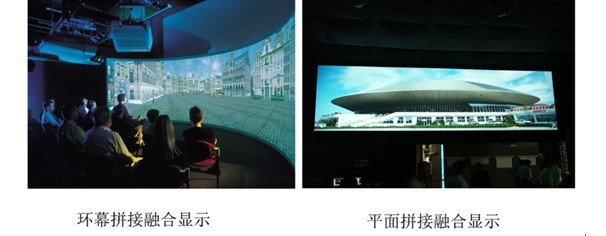

边缘融合显示大屏由多台投影机、单块投影幕（软幕或硬幕）、边缘融合图像控制器、控制软件组成。投影拼接边缘融合是当今最先进的显示技术，可将多台投影机拼接融合成一整幅无缝的平面、弧形、环形或球形图像，能为我们呈现出没有任何割裂感觉的整幅画面，给人完美的视觉享受；多台投影机拼接大大提高了显示屏幕的尺寸、亮度、分辨率、提高了显示图像的清晰度，使人们感受到细微显示的魅力；相对单台投影机投影同样大小的画面，拼接显示投影距离的大大减少，提高了空间利用率；另外，边缘融合显示大屏功能强大，支持多图像同时显示、画中画、放大缩小、画面移动等功能。虽然边缘融合显示大屏具有众多的优点，但造价成本高、安装要求高，一般适合应用于模拟仿真、立体影院、城市展馆、指挥中心、多个功能厅、高档会议室等场所。
